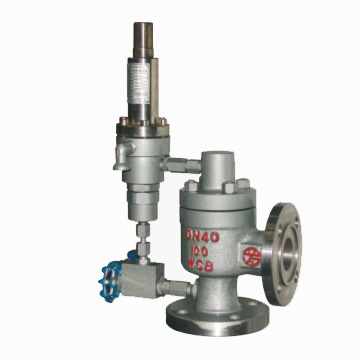

【安全閥廠家】先導式安全閥操作原理

先導式安全閥的操作原理：先導式安全閥可以設計成隨著它被供給能量或失去能量而使主閥開啟(排放)的兩種形式。若采用供能釋放原理，當萬一發生事故而失去能量時，將使主閥保持關閉。因此，在這種場合使用的先導式安全閥采用系統介質作為操作介質是zuian全的。不過，某些規范也允許采用外部操作介質，只要這些操作介質系由幾個獨立的能源供給，或者只要先導式安全閥的載荷是有限的。若采用失能釋放原理，失能將使主閥開啟。于是在這種情況下，先導式安全閥的失效保護操作將不受操作介質的影響。

a．由系統介質操作的主閥 按照主閥的不同操作原理，允許有若干種不同的結構設計。一種先導式安全閥系按照失能開啟原理操作，而一種是先導式安全閥系按照供能開啟原理操作。

這些先導式安全閥的關閉力是以3種方法提供的：其一，由直接作用在閥瓣上的介質壓力提供，；其二，由彈簧提供；其三，由作用在先導式安全閥活塞上的介質壓力提供。這后一類先導式安全閥的先導式安全閥活塞必須配有有xiao的密封圈，能夠在先導式安全閥關閉時的zui大管線壓力下保持密封。

先導式安全閥按失能開啟原理操作，其活塞必須在安全閥關閉時的系統zui大介質壓力下保持密封。

b．由外部介質操縱的主閥 ，彈簧加載主目的驅動機構是由外部介質供給能源的。主要有壓縮空氣或者電能.

先導式安全閥按失能開啟原理操縱。其驅動機構由一個氣動馬達組成，在正常運行條件下，氣動馬達對閥桿施加一個向下的推力，同彈簧一起使安全閥保持關閉，并達到密封。當運行壓力達到整定壓力時，氣動馬達則產生一個提升力，并同作用在閥瓣下方的介質壓力一道使安全閥開啟。一旦氣動馬達能源斷絕時，安全閥將如同一個直接作用式安全閥那樣開啟。

先導式安全閥同樣是按失能開啟原理操作。在正常運行壓力下，電磁鐵通電施力于閥桿并同主彈簧一起使安全閥保持關閉，并達到密封。當運行壓力達到整定壓力時，電磁鐵失電，先導式安全閥像直接作用式安全閥一樣開啟。

先導式安全閥按供能開啟原理操作。在這種場合，先導式安全閥的關閉力僅由彈簧提供。并保持密封。當運行壓力達到整定壓力時，由空氣操縱的提升馬達被供能。由此產生的提升力正好使由彈簧產生的關閉力減小到使作用在閥瓣下方的介質力能將安全閥開啟的程度。這種先導式安全閥是這樣設計的，即當提升馬達失效時，介質壓力仍然可以在允許超壓的范圍內使閥門開啟。

c．具有an全和控制雙重功能的主閥 安全閥的功能還可以同控制閥的功能結合起采，用于蒸汽發電設備的高壓旁路安全閥就是一例。其主閥配備一個液壓為動力的驅動機構，按失能開啟原理操作。與此同時，位于液壓控制管線上的先導式安全閥則以失能釋放原理操作。
